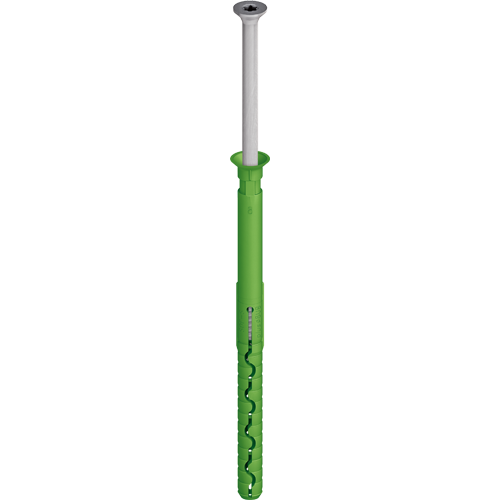

EJOT® SDF-S plus 8UB

Uygulamalar

Tuğla hata sistem dübeli beton ve duvarcılık için

• Beton, dolu ve delikli bina malzemeleri için (A, B, C, D)
• Göze batmayan uygulamalar için havşa başlı dübel tüpü

Özellikler

• Beton, dolu ve gözenekli yapı malzemelerinde onaylı (A\, B\, C\, D)
• Göze batmayan uygulamalar için havşa başlı dübel tüpü
• Anti-twist koruması
• Güvenli montaj için genel genleşme bölgesi
• Yüksek yükler
• Bükülme momenti arttırılmış dübel
• Hızlı montaj için önceden monteli vida
• DIBt onayı: Z-21.2-589

• Teknik Özellikler

  Karakteristik değerler:



  • Dübel çapı: 8 mm
  • Havşa başın çapı: 12 mm
  • Delik derinliği h₁ ≥80 mm
  • Montaj derinliği h_ef ≥:  70 mm
  • Vida Anahtar: TX30
  • DIBt onayı: Z-21.2-589



  Karakteristik yükler:


  Yapı malzeme kategorisi A:

  • Standart Beton ≥C 12/15 according to EN 206-1: 1\,0 kN
  • Beton dış cephe panelleri ≥B15: 0\,25 kN

  Yapı malzeme kategorisi B:

  • Tuğla acc. ( ≥Mz 12) to DIN 105: 0.4 kN
  • Kireç kumu dolu taş (≥KS 12) acc. to DIN EN 106: 0.4 kN
  • Hafif beton dolu Tuğla acc. to DIN 18152: 0.2 kN

  Yapı malzeme kategorisi C:

  • Dikey perfore Tuğla acc. to DIN 105:*
  • Dikey perfore reference Tuğla according to ÖNORM B 6124: 0.75 kN
  • Kireç kumu perfore Tuğla (≥ KSL 6) acc. to DIN EN 106: 0.25 kN
  • Hafif Betondan imal boş blok (≥HbL 2) according to DIN 18151: 0.15 kN

  Yapı malzeme kategorisi D:

  • Gözenekli hafif beton according to TGL: 0.3 kN

  *nesne üzerinde çekçe testi ile tespit edilmesi onayda açıklanmıştır.

  İzin verilen yükler, yürürlükteki Almaz tasarım özelliklerine göre belirlenmiştir. Milli güvenlik faktörleri kabul edilmiştir. Onayı dikkate alınız.
