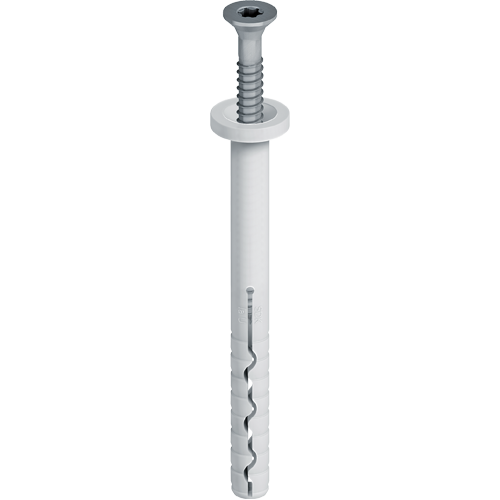

ejotherm® SDK U

Uygulamalar

Raylar için vidalı dübel

• Ana rayların montajı ve tutunması için
• Bütün yapı malzemeleri için onaylıdır (A\, B\, C\, D\, E)

Özellikler

• Minimum delme derinliği ve kısa montaj uzunluğu
• Maksimum güvenlik için yüksek yük kapasitesi
• Çok avantajlı kullanım
• Hızlı montaj için önceden monteli vida
• Düzensiz cephe yüzeylerinin düzelmesi için EJOT AS düzeltme parçalarını kullanın

Teknik Özellikler

Karakteristik değerler:

• Dübel çapı: 8 mm
• Bilezik çapı: 16 mm
• delme derinliği h₁ ≥35 mm (75mm)
• Montaj derinliği h_ef≥:  25mm (65 mm)
• Vida Anahtar: TX30
• ETA açıklanmış kullanılan kategoriler: A\, B\, C\, D\, E
• Avrupa Teknik Onayı: ETA-04/0023

Köşebentlerdeki değerler: Gaz betona montajda (use category E)

Karakteristik yükler:

Yapı malzeme kategorisi A:

• Standart Beton C 12/15 according to EN 206-1: 1.5 kN
• Standart Beton C 16/20 - C 50/60 according to EN 206-1: 1.5 kN
• Beton dış cephe panelleri C 16/20 - C 50/60: 1.5 kN

Yapı malzeme kategorisi B:

• Tuğla acc. to DIN 105: 1.5 kN
• Kireç kumu dolu taş acc. to DIN EN 106: 1.5 kN
• Hafif beton dolu Tuğlas acc. to DIN 18152: 0.6 kN

Yapı malzeme kategorisi C:

• Dikey perfore Tuğla acc. to DIN 105: 1.2 kN
• Dikey perfore reference Tuğla according to ÖNORM B 6124: 0.75 kN
• Kireç kumu perfore Tuğla acc. to DIN EN 106: 1.5 kN
• Hafif Betondan imal boş blok (HbL) according to DIN 18151: 0.6 kN

Yapı malzeme kategorisi D:

• Gözenekli hafif beton: 0.9 kN

Yapı malzeme kategorisi E:

• Aerated BetonP2 - P7: 0.75 kN

İlgili ulusal güvenlik faktörleri izin verilen yükler için dikkate alınmalıdır (e.g., Germany: 3). Onayı dikkate alınız.
