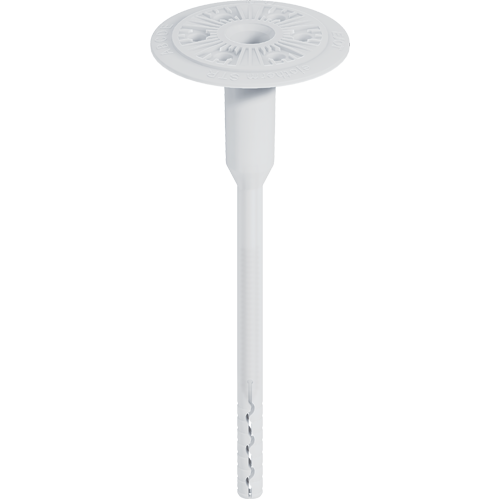

ejotherm® STR U

Uygulamalar

Gömmeli ve düz uygulamalı universal vidali dübelbeton and dolu tuğla

• Bütün yüzeyler için (A\, \B, \C, \D, \E)
• Bütün izolasyon malzemeleri için
• Gömmeli ve düz uygulama için
• Düz bir yüzey için
• Avrupa Teknik Onaylı (ETA)

Özellikler

• Bütün yapı malzemeleri için onaylı
• EJOT STR prensibiyleejothermHomejen ve düz yüzey yamalar için STR pulları - hızlı ve kolay, tozsuz
• Opsiyonel yüzey uygulama olanağıejotherm STR tıpaları
• En kısa uygulama derinliği\,Maksimum güvenlik için maksimum yük taşıma ve minimum sayıda dübel
• Kalıcı temas basıncı
• Hızlı kurulum için önceden monte edilmiş vida
• 100% fonksiyonel kontrol: Pul sinyalleri güvenli kurulum gömme montaj

Teknik Özellikler

Karakteristik değerler:

• Dübel çapı: 8 mm
• Pul çapı: 60 mm
• Hole depth\, embedded installation h₁ ≥: 50 mm (90 mm)
• Hole depth\, flush installation h₂ ≥: 35 mm (75 mm)
• Uygulama derinliği h_ef≥: 25 mm (65 mm)
• Vida sürücüsü: TX30
• Noktasal ısıl geçirgenlikχ Countersunk installation: 0.002 W/KSurface fix installation: 0:002 W/K,
• Use categories ETA*: A\, B\, C\, D\, E
• DIBt onay: Z-21.2-1769
• Avrupa Teknik Onayı: ETA-04/0023

Values in brackets: installation in aerated beton (use category E)*Suitable for beton and dolu tuğla according to ÖNORM B 6124

Characteristic loads:

Building material category A:

• Standard beton ≥C 12/15 according to EN 206-1: 1.5 kN
• standard beton ≥C 16/20 - C 50/60 according to EN 206-1: 1.5 kN
• Dış duvar panels made of beton C 16/20 - C 50/60: 1.5 kN

Building material category B:

• Brick acc. to DIN 105: 1.5 kN
• Solid lime sand stone acc. to DIN EN 106: 1.5 kN
• Solid lightweight beton bricks acc. to DIN 18182: 0.6 kN

Building material category C:

• Vertically boşluklu tuğla acc. to DIN 105: 1.2 kN
• Vertically perforated reference brick according to ÖNORM B 6124: 0.75 kN
• Perforated lime sand brick acc. to DIN EN 106: 1.5 kN
• Hollow block from light-weight beton (HbL) according to DIN 18151: 0.6 kN

Building material category D:

• Porous lightweight beton: 0.9 kN

Building material category E:

• Aerated betonP2 - P7: 0.75 kN

The respective national safety factors must be considered for the permissible loads (e.g., Germany: 3). Please observe the onay.
