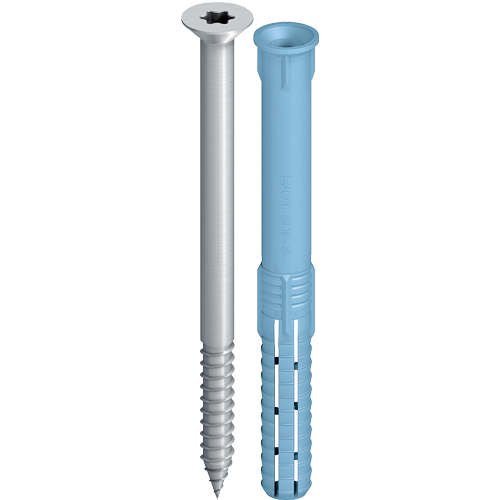

EJOT®cephe dübeli SDF-S-10V

Teknik Özellikler

  • Uygulamalar

    • Metal veya ahşap bileşenlerin montajında
    • ETAG 020 ye göre yük taşıması gerekli olamayan sistemlerde
    • Bahçe kapısı, kapı, pencere, ve dörtgen kesitli ahşapların yapısal montajında



    Montaj yapılabilen yapısal elemanlar

    Yapı onaylı malzemeler:

    • Beton
    • Dolu tuğla
    • Kireç kumu dolu tuğla

    Hafif beton dolu tuğla uygundur:

    • Kompakt yapılı doğal taş
    • Alçı paneller

    NotlarTasarımda ve ürünlerin kullanımında ETA-10/0305 AvrupaTeknik Onayına dikkat ediniz. Parametre ve yüklerle ilgili daha fazla bilgi onay içerisinde bulunabilir.

  • Özellikler

    • Betonda sadece 40 mm montaj derinliğ
    • İki ayrı montaj derinliği (taş duvara montaj 50 mm)
    • Çok kısa montaj süresi için çok kısa genişleme kısmı
    • Radyal genileşme sayesinde en uygun açılma
    • Çok yüksek eğilme momenti dayanımı
    • Cr VI içermeyen kaplamalı vida malzemesi
    • Değişik renkli dübeller sayesinde ürünlerikarıştırmama
    • Montaj güvenliği için çift burulma kilidi
    • Altıköşe başlı
  • Teknik Özellikler

    Karakteristik Değerler

    • Delik derinliği betonda h1.1: ≥ 50 mm
    • etkin montaj derinliği hnom,1: ≥ 40 mm
    • Delik derinliği duvarda h1.2: ≥ 60 mm
    • etkin montaj derinliği duvarda hnom,2: ≥ 50 mm
    • delik çapı d0 10 mm
    • Monte edilecek inşaat malzemesi delik çapı df ≤ 10.5 mm
    • Anahtar: hexalobular / TORX® T40



    Karakteristik değerler

    • Çekme yükü NRk,p betonda C12/15
      • Sıcaklık aralığı 30 °C / 50 °C: 4,50 kN
      • Sıcaklık aralığı 50 °C / 80 °C: 4,00 kN
    • FRk Tuğla Mz 20-1.8, NF: 2.50 kN
    • FRk Kireç kumu dolu Tuğla KS 36, NF: 4.00 kN
    • FRk Kireç kumu dolu Tuğla KS, 2 DF: 4.50 kN
    • Enine yük VRk,s betonda C12/15 at hnom,1 ≥40 mm
      • Çelik vidalı dübel: 7.93 kN
      • paslanmaz çelik vidalı dübel A4: 9.12 kN
    • Enine yük VRk,s at hnom,2 ≥50 mm
      • Çelik vidalı dübel: 11.09 kN
      • paslanmaz çelik vidalı dübel A4: 12.94 kN
    • Eğilme momenti MRk,s at hnom,1 =40 mm
      • Çelik vidalı dübel: 13.80 Nm
      • paslanmaz çelik vidalı dübel A4: 16.09 Nm
    • Yan yük MRk,s at hnom,2 ≥50 mm

Filtrele

Seçili filtreler

    Sipariş tanımlayıcı Ürün kodu Diş Çapı mm Malzeme Uzunluk mm Sıkma kalınlığı (beton) B ≥ mm Sıkma kalınlığı (duvarcılık) B ≤ mm Birim
    SDF-S-10Vx50-V 8580050450 10.0 Çinko kaplama 50.0 10.0 0.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    50.0
    Sıkma kalınlığı (beton) B ≥
    10.0
    Sıkma kalınlığı (duvarcılık) B ≤
    0.0
    Sipariş tanımlayıcı
    SDF-S-10Vx50-V
    Birim
    100
    SDF-S-10Vx60-V 8580060450 10.0 Çinko kaplama 60.0 20.0 10.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    60.0
    Sıkma kalınlığı (beton) B ≥
    20.0
    Sıkma kalınlığı (duvarcılık) B ≤
    10.0
    Sipariş tanımlayıcı
    SDF-S-10Vx60-V
    Birim
    100
    SDF-S-10Vx70-V 8580070450 10.0 Çinko kaplama 70.0 30.0 20.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    70.0
    Sıkma kalınlığı (beton) B ≥
    30.0
    Sıkma kalınlığı (duvarcılık) B ≤
    20.0
    Sipariş tanımlayıcı
    SDF-S-10Vx70-V
    Birim
    100
    SDF-S-10Vx80-V 8580080450 10.0 Çinko kaplama 80.0 40.0 30.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    80.0
    Sıkma kalınlığı (beton) B ≥
    40.0
    Sıkma kalınlığı (duvarcılık) B ≤
    30.0
    Sipariş tanımlayıcı
    SDF-S-10Vx80-V
    Birim
    100
    SDF-S-10Vx100-V 8580100450 10.0 Çinko kaplama 100.0 60.0 50.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    100.0
    Sıkma kalınlığı (beton) B ≥
    60.0
    Sıkma kalınlığı (duvarcılık) B ≤
    50.0
    Sipariş tanımlayıcı
    SDF-S-10Vx100-V
    Birim
    50
    SDF-S-10Vx120-V 8580120450 10.0 Çinko kaplama 120.0 80.0 70.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    120.0
    Sıkma kalınlığı (beton) B ≥
    80.0
    Sıkma kalınlığı (duvarcılık) B ≤
    70.0
    Sipariş tanımlayıcı
    SDF-S-10Vx120-V
    Birim
    50
    SDF-S-10Vx140-V 8580140450 10.0 Çinko kaplama 140.0 100.0 90.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    140.0
    Sıkma kalınlığı (beton) B ≥
    100.0
    Sıkma kalınlığı (duvarcılık) B ≤
    90.0
    Sipariş tanımlayıcı
    SDF-S-10Vx140-V
    Birim
    50
    SDF-S-10Vx160-V 8580160450 10.0 Çinko kaplama 160.0 120.0 110.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    160.0
    Sıkma kalınlığı (beton) B ≥
    120.0
    Sıkma kalınlığı (duvarcılık) B ≤
    110.0
    Sipariş tanımlayıcı
    SDF-S-10Vx160-V
    Birim
    50
    SDF-S-10Vx180-V 8580180450 10.0 Çinko kaplama 180.0 140.0 130.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    180.0
    Sıkma kalınlığı (beton) B ≥
    140.0
    Sıkma kalınlığı (duvarcılık) B ≤
    130.0
    Sipariş tanımlayıcı
    SDF-S-10Vx180-V
    Birim
    50
    SDF-S-10Vx200-V 8580200450 10.0 Çinko kaplama 200.0 160.0 150.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Çinko kaplama
    Uzunluk
    200.0
    Sıkma kalınlığı (beton) B ≥
    160.0
    Sıkma kalınlığı (duvarcılık) B ≤
    150.0
    Sipariş tanımlayıcı
    SDF-S-10Vx200-V
    Birim
    50
