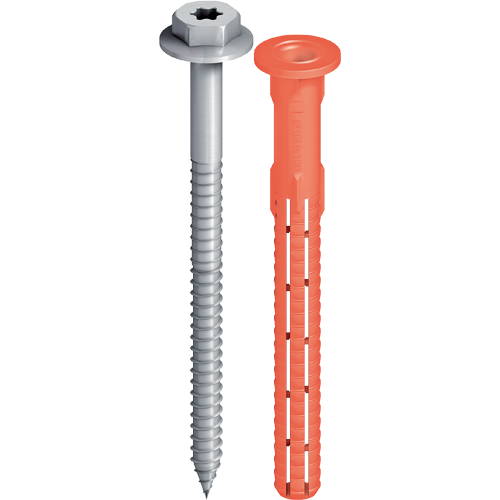

EJOT® Evrensel dübel SDF-KB-10H

Teknik Özellikler

  • Uygulamalar

    • Metal bileşenlerin montajında
    • ETAG 020 ye göre yük taşıması gerekli olamayan sistemlerde
    • Metal açılı parçalar ve cephe kaplama gibi yapısal bağlantılar için uygundur
    • Yağmur oluklarının montajında

    Notlar

    Tasarımda ve ürünlerin kullanımında ETA-10/0305 Avrupa Teknik Onayına dikkat ediniz. Parametre ve yüklerle ilgili daha fazla bilgi onay içerisinde bulunabilir.

  • Özellikler

    • Tüm bilinen inşaat malzemeleri için onaylı
    • Sorunlu inşaatlarda optimal genişleme sayesinde güvenilir çözümler
    • sRadyal genileşme sayesinde en uygun açılma
    • Cr VI içermeyen vida kaplama malzemesi
    • Değişik renkli dübeller sayesinde ürünkarıştırmama
    • Montaj güvenliği içiç çift burulma kilidi

    Montaj yapılabilen yapısal elemanlar

    Onaylı malzemeler:

    • Beton
    • Dolu tuğla
    • Kireç kumu dolu tuğla
    • Hafif beton dolu tuğla
    • Dikey perfore tuğla
    • Hafif dikey perfore tuğla
    • BIMS tuğla
    • Hafif beton boşluklu blok
    • Gözenekli hafif beton

    Diğer uygun olduğu malzemeler:

    • Doğal taş
    • Alçı paneller
    • Sınıflandırılmamış perfore tuğla
  • Teknik Özellikler

    Karakteristik Değerler

    • delme derinliği h1 ≥ 80 mm
    • etkin montaj derinliği hnom ≥ 70 mm
    • delik çapı d0 ≥10 mm
    • Monte edilecek inşaat malzemesi delik çapı df ≤ 10.5 mm
    • Anahtar: altıköşe A/F13 + hexalobular / TORX® T40



    Karakteristik değerler

    • Çekme yükü NRk,p betonda C12/15
    • Sıcaklık aralığı 30 °C / 50 °C: 4,50 kN
    • Sıcaklık aralığı 50 °C / 80 °C: 4,00 kN
    • Tuğla Mz 20-1.8, NF: 4.00 kN
    • Kireç kumu dolu Tuğla KS 36, NF: 4.50 kN
    • Kireç kumu dolu Tuğla KS 20, 8 DF: 4.50 kN
    • Hafif beton dolu Tuğla V6, 2 DF: 2.00 kN
    • Gözenekli hafif beton: 2.00 kN
    • Dikey perfore Tuğla HLz 12-0.9, NF: 2.00 kN
    • Kireç kumu perfore Tuğla KSL 12, 4 DF: 2.50 kN
    • Hafif betondan imal boşluklu blok kiremit Hbl 10, 12 DF 1.20 kN
    • Enine yük VRk,s
    • Çelik vidalı dübel: 9.35 kN
    • A4 paslanmaz çelik vidalı dübel: 10.91 kN
    • Eğilme momenti MRk,s
    • Çelik vidalı dübel: 17.67 Nm
    • paslanmaz çelik vidalı dübel A4: 20.62 Nm



    İzin Verilen Yükler*

    • Çekme yükü Nper betonda C12/15
    • Sıcaklık aralığı 30 °C / 50 °C: 1.79 kN
    • Sıcaklık aralığı 50 °C / 80 °C: 1.59 kN
    • Tuğla Mz 20-1.8, NF: 1.14 kN
    • Kireç kumu dolu Tuğla KS 36, NF: 1.29 kN
    • Kireç kumu dolu Tuğla KS 20, 8 DF: 1.29 kN
    • Hafif beton dolu Tuğla V6, 2 DF: 0.57 kN
    • Gözenekli hafif beton: 0.57 kN
    • Dikey perfore Tuğla HLz 12-0.9, NF: 0.57 kN
    • Kireç kumu perfore Tuğla KSL 12, 4 DF: 0.71 kN
    • Hafif betondan imal boşluklu blok kiremit Hbl 10, 12 DF: 0.34 kN
    • Enine yük Vzul
    • Çelik vidalı dübel: 5.34 kN
    • paslanmaz çelik vidalı dübel A4: 5.00 kN
    • Max. izin verilen yan yük
    • Çelik vidalı dübel: 10.10 Nm
    • paslanmaz çelik vidalı dübel A4: 9.44 Nm

Filtrele

Seçili filtreler

    Sipariş tanımlayıcı Ürün kodu Diş Çapı mm Malzeme Uzunluk mm Sıkma kalınlığı ≥ mm Birim
    SDF-KB-10Hx80-V 8513080420 10.0 Karbon çelik 80.0 10.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    80.0
    Sıkma kalınlığı ≥
    10.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx80-V
    Birim
    100
    SDF-KB-10Hx80-E 8513080620 10.0 Paslanmaz çelik 80.0 10.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    80.0
    Sıkma kalınlığı ≥
    10.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx80-E
    Birim
    100
    SDF-KB-10Hx100-V 8513100420 10.0 Karbon çelik 100.0 30.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    100.0
    Sıkma kalınlığı ≥
    30.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx100-V
    Birim
    50
    SDF-KB-10Hx100-E 8513100620 10.0 Paslanmaz çelik 100.0 30.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    100.0
    Sıkma kalınlığı ≥
    30.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx100-E
    Birim
    50
    SDF-KB-10Hx120-V 8513120420 10.0 Karbon çelik 120.0 50.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    120.0
    Sıkma kalınlığı ≥
    50.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx120-V
    Birim
    50
    SDF-KB-10Hx120-E 8513120620 10.0 Paslanmaz çelik 120.0 50.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    120.0
    Sıkma kalınlığı ≥
    50.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx120-E
    Birim
    50
    SDF-KB-10Hx140-V 8513140420 10.0 Karbon çelik 140.0 70.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    140.0
    Sıkma kalınlığı ≥
    70.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx140-V
    Birim
    50
    SDF-KB-10Hx140-E 8513140620 10.0 Paslanmaz çelik 140.0 70.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    140.0
    Sıkma kalınlığı ≥
    70.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx140-E
    Birim
    50
    SDF-KB-10Hx160-V 8513160420 10.0 Karbon çelik 160.0 90.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    160.0
    Sıkma kalınlığı ≥
    90.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx160-V
    Birim
    50
    SDF-KB-10Hx160-E 8513160620 10.0 Paslanmaz çelik 160.0 90.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    160.0
    Sıkma kalınlığı ≥
    90.0
    Sipariş tanımlayıcı
    SDF-KB-10Hx160-E
    Birim
    50
