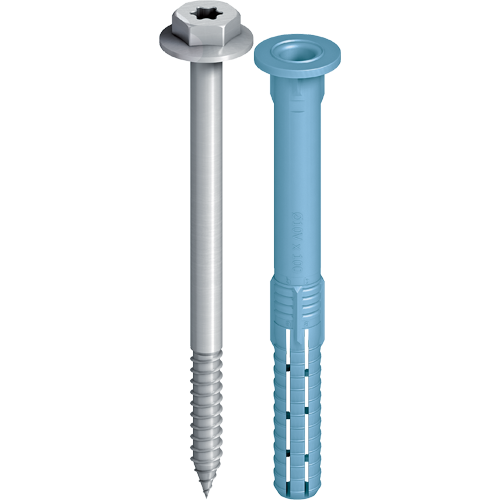

  3. EJOT®cephe dübeli SDF-KB-10V

EJOT®cephe dübeli SDF-KB-10V

Teknik Özellikler

  • Uygulamalar

    • Metal bileşenlerin montajında
    • ETAG 020 ye göre yük taşıması gerekli olamayan sistemlerde
    • Metal açılı parçalar ve cephe kaplama gibi yapısal bağlantılar için uygundur
    • Yağmur oluklarının montajında

    Notlar

    Tasarımda ve ürünlerin kullanımında ETA-10/0305 Avrupa Teknik Onayına dikkat ediniz. Parametre ve yüklerle ilgili daha fazla bilgi onay içerisinde bulunabilir.

  • Özellikler

    • Betonda sadece 40 mm montaj derinliğ
    • İki ayrı montaj derinliği (taş duvara montaj 50 mm)
    • Çok kısa montaj süresi için çok kısa genişleme kısmı
    • Radyal genileşme sayesinde en uygun açılma
    • Çok yüksek eğilme momenti dayanımı
    • Cr VI içermeyen kaplamalı vida malzemesi
    • Değişik renkli dübeller sayesinde ürünlerikarıştırmama
    • Montaj güvenliği için çift burulma kilidi
    • Altıköşe başlı
  • Teknik Özellikler

    Karakteristik Değerler

    • Delik derinliği betonda h1.1: ≥ 50 mm
    • etkin montaj derinliği hnom,1: ≥ 40 mm
    • Delik derinliği duvarda h1.2: ≥ 60 mm
    • etkin montaj derinliği duvarda hnom,2: ≥ 50 mm
    • delik çapı d0 10 mm
    • Monte edilecek inşaat malzemesi delik çapı df ≤ 10.5 mm
    • Anahtar: hexalobular / TORX® T40



    İzin verilen yükler

    • Çekme yükü NRk,p betonda C12/15
      • Sıcaklık aralığı 30 °C / 50 °C: 1,79 kN
      • Sıcaklık aralığı 50 °C / 80 °C: 1,59 kN
    • FRk Tuğla Mz 20-1.8, NF: 0,71 kN
    • FRk Kireç kumu dolu Tuğla KS 36, NF: 1,14 kN
    • FRk Kireç kumu dolu Tuğla KS, 2 DF: 1,29 kN
    • Enine yük VRk,s betonda C12/15 at hnom,1 ≥40 mm
      • Çelik vidalı dübel: 6.34 kN
      • paslanmaz çelik vidalı dübel A4: 5.85 kN
    • Enine yük VRk,s at hnom,2 ≥50 mm
      • Çelik vidalı dübel: 8.87 kN
      • paslanmaz çelik vidalı dübel A4: 8.29 kN
    • Eğilme momenti MRk,s at hnom,1 =40 mm
      • Çelik vidalı dübel: 11.04 kN
      • paslanmaz çelik vidalı dübel A4: 10.31 kN
    • Yan yük MRk,s at hnom,2 ≥50 mm
      • Çelik vidalı dübel: 18.41 Nm
      • paslanmaz çelik vidalı dübel A4: 17.06 kN

Further lengths available upon request

Filtrele

Seçili filtreler

    Sipariş tanımlayıcı Ürün kodu Diş Çapı mm Malzeme Uzunluk mm Sıkma kalınlığı (beton) B ≥ mm Sıkma kalınlığı (duvarcılık) B ≤ mm Birim
    SDF-KB-10Vx50-V 8581050450 10.0 Karbon çelik 50.0 10.0 0.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    50.0
    Sıkma kalınlığı (beton) B ≥
    10.0
    Sıkma kalınlığı (duvarcılık) B ≤
    0.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx50-V
    Birim
    100
    SDF-KB-10Vx50-E 8581050650 10.0 Paslanmaz çelik 50.0 10.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    50.0
    Sıkma kalınlığı (beton) B ≥
    10.0
    Sıkma kalınlığı (duvarcılık) B ≤
    Sipariş tanımlayıcı
    SDF-KB-10Vx50-E
    Birim
    100
    SDF-KB-10Vx60-V 8581060450 10.0 Karbon çelik 60.0 20.0 10.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    60.0
    Sıkma kalınlığı (beton) B ≥
    20.0
    Sıkma kalınlığı (duvarcılık) B ≤
    10.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx60-V
    Birim
    100
    SDF-KB-10Vx60-E 8581060650 10.0 Paslanmaz çelik 60.0 20.0 10.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    60.0
    Sıkma kalınlığı (beton) B ≥
    20.0
    Sıkma kalınlığı (duvarcılık) B ≤
    10.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx60-E
    Birim
    100
    SDF-KB-10Vx70-V 8581070450 10.0 Karbon çelik 70.0 30.0 20.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    70.0
    Sıkma kalınlığı (beton) B ≥
    30.0
    Sıkma kalınlığı (duvarcılık) B ≤
    20.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx70-V
    Birim
    100
    SDF-KB-10Vx70-E 8581070650 10.0 Paslanmaz çelik 70.0 30.0 20.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Paslanmaz çelik
    Uzunluk
    70.0
    Sıkma kalınlığı (beton) B ≥
    30.0
    Sıkma kalınlığı (duvarcılık) B ≤
    20.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx70-E
    Birim
    100
    SDF-KB-10Vx80-V 8581080450 10.0 Karbon çelik 80.0 40.0 30.0 100

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    80.0
    Sıkma kalınlığı (beton) B ≥
    40.0
    Sıkma kalınlığı (duvarcılık) B ≤
    30.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx80-V
    Birim
    100
    SDF-KB-10Vx100-V 8581100450 10.0 Karbon çelik 100.0 60.0 50.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    100.0
    Sıkma kalınlığı (beton) B ≥
    60.0
    Sıkma kalınlığı (duvarcılık) B ≤
    50.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx100-V
    Birim
    50
    SDF-KB-10Vx120-V 8581120450 10.0 Karbon çelik 120.0 80.0 70.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    120.0
    Sıkma kalınlığı (beton) B ≥
    80.0
    Sıkma kalınlığı (duvarcılık) B ≤
    70.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx120-V
    Birim
    50
    SDF-KB-10Vx140-V 8581140450 10.0 Karbon çelik 140.0 100.0 90.0 50

    Teknik Özellikler

    Diş Çapı
    10.0
    Malzeme
    Karbon çelik
    Uzunluk
    140.0
    Sıkma kalınlığı (beton) B ≥
    100.0
    Sıkma kalınlığı (duvarcılık) B ≤
    90.0
    Sipariş tanımlayıcı
    SDF-KB-10Vx140-V
    Birim
    50
