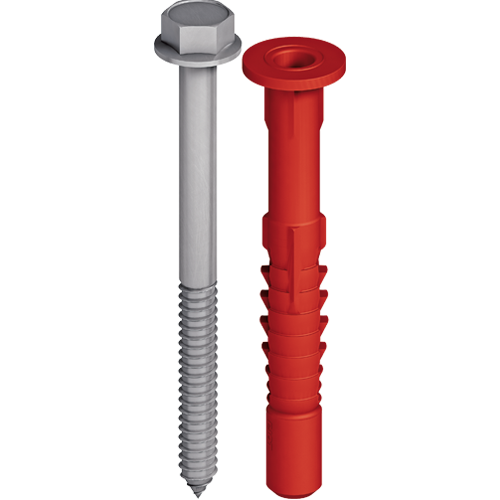

EJOT® cephe dübeli SDF-KB-14A

Uygulamalar

• Metal bileşenlerin montajında
• ETAG 020 ye göre yük taşıması gerekli olamayan sistemlerde
• Metal açılı parçalar, cephe kaplama ve duvar dolapları gibi yapısal bağlantılar için uygundur

Özellikler

• Altıköşe başlı flanşlı
• Tüm yaygın yapı malzemeleri için onaylanmıştır
• Optimize edilmiş genişletme parçası sayesinde sorunlu yapı malzemesinde güvenilir tutuş
• Güvenilir tutuş için radyal genleşme
• Farklı dübel renkleri sayesinde ürün teşhisi
• Güvenli kurulum için burulmaya karşı çift emniyet kilidi

Teknik Özellikler

Karakteristik değerler

• Çap: 14 mm
• Uç: Altıköşe A/F17
• Matkap delik derinliği ≥ t: 80 mm
• Gömme derinliği ≥ h_v: 70 mm

İzin verilen yükler*

• Çekme yükü N_Rk,pbeton içinde> C12/15: 8.50 kN
• Tuğla Mz 20-1,8, NF: 5.50 kN
• Katı kireçli kum tuğlası KS, 2 DF 20-2,0: 6.00 kN
• Katı kireçli kum tuğlasıKS, 8 DF 20-1,8: 7.00 kN
• Katı tuğla V, 3 DF: 3.00 kN
• Dikey delikli tuğlaHLz, 2 DF 28-1.2: 2.00 kN
• Delikli kum kireçli tuğla KSL, 8 DF 16-1.4: 2.50 kN
• Hafif betondan yapılmış boşluklu beton Hbl, 12 DF: 2.00 kN
• Gaz beton f_CK ≥ 2 N/ mm²: 1.20 kN
• Gaz betonf_CK ≥ 4 N/ mm²: 2.50 kN
• Gaz betonf_CK ≥ 6 N/ mm²: 4.50 kN
• Enine yük V_Rk,s
  • Çelik vidalı dübel: 21.7 kN
  • A4 paslanmaz çelik vida ile dübel: 25.3 kN
• Bükme anı M_Rk,s
  • Çelik vidalı dübel: 62.5 Nm
  • A4 paslanmaz çelik vida ile dübel: 72.9 Nm

 *sıcaklık aralığı için geçerlidir 30-50 ^oC / 50-80 ^oC
