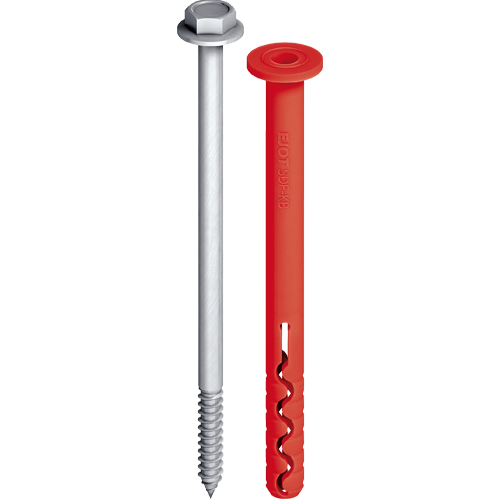

EJOT® cephe dübeli SDF-KB-8V

Teknik Özellikler

  • Uygulamalar

    • Metal alt yapıların dolu tuğla ve betona montajı için

    Not

    Planlama ve işleme için lütfen ETA-15/0387 onayını dikkate alın

  • Özellikler

    • Flanşlı altı köşe başlı
    • Küçük delik çapı
    • Cr VI içermeyen kaplamalı vida
    • Isıl ve kimyasal yalıtım
    • Değişik renkli dübeller sayesinde ürün karıştırmama
  • Teknik Özellikler

    Karakteristik değerler

    • Çap: 8.0 mm
    • Uç: Altıköşe A/F10
    • Matkap delik derinliği ≥ h1: 60 mm
    • Gömme derinliği ≥ hnom: 50 mm

    Karakteristik yükler*

    • Gerilme direnci NRk,p beton içinde < C16/20: 4,5 kN
    • Gerilme direnciNRk,p betonda ≥ C16/20: 6,5 kN
    • Tuğla Mz 28-1,8, NF: 2,50 kN
    • Katı kireçli kum tuğlasıKS, NF 20-2,0: 2,00 kN
    • Enine gücüVRk,s:   Çelik vidalı dübel: 5,30 kN
    • Bükme anıMRk,s:   Çelik vidalı dübel: 8,2 Nm

    *sıcaklık aralığı için geçerlidir 30-50 °C/50-80 °C

Bu ürün için şuanda talebe göre fiyat verilmektedir.
Daha fazla bilgi için info@ejot-tezmak.com adresine talebinizi iletebilirsiniz.

Filtrele

Seçili filtreler

    Sipariş tanımlayıcı Ürün kodu Diş Çapı mm Malzeme Dübel uzunluğu mm Birim
    SDF-KB-8Vx60-V 8570060430 8.0 Karbon çelik 60.0 100

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    60.0
    Sıkma kalınlığı ≥
    10.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx60-V
    Birim
    100
    SDF-KB-8Vx80-V 8570080430 8.0 Karbon çelik 80.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    80.0
    Sıkma kalınlığı ≥
    30.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx80-V
    Birim
    50
    SDF-KB-8Vx100-V 8570100430 8.0 Karbon çelik 100.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    100.0
    Sıkma kalınlığı ≥
    50.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx100-V
    Birim
    50
    SDF-KB-8Vx120-V 8570120430 8.0 Karbon çelik 120.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    120.0
    Sıkma kalınlığı ≥
    70.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx120-V
    Birim
    50
    SDF-KB-8Vx140-V 8570140430 8.0 Karbon çelik 140.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    140.0
    Sıkma kalınlığı ≥
    90.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx140-V
    Birim
    50
    SDF-KB-8Vx160-V 8570160430 8.0 Karbon çelik 160.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    160.0
    Sıkma kalınlığı ≥
    110.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx160-V
    Birim
    50
    SDF-KB-8Vx180-V 8570180430 8.0 Karbon çelik 180.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    180.0
    Sıkma kalınlığı ≥
    130.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx180-V
    Birim
    50
    SDF-KB-8Vx200-V* 8570200430 8.0 Karbon çelik 200.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    200.0
    Sıkma kalınlığı ≥
    150.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx200-V*
    Birim
    50
    SDF-KB-8Vx220-V* 8570220430 8.0 Karbon çelik 220.0 50

    Teknik Özellikler

    Diş Çapı
    8.0
    Malzeme
    Karbon çelik
    Dübel uzunluğu
    220.0
    Sıkma kalınlığı ≥
    170.0
    Sipariş tanımlayıcı
    SDF-KB-8Vx220-V*
    Birim
    50
