  3. EJOT® Evrensel dübel SDF-S-10H

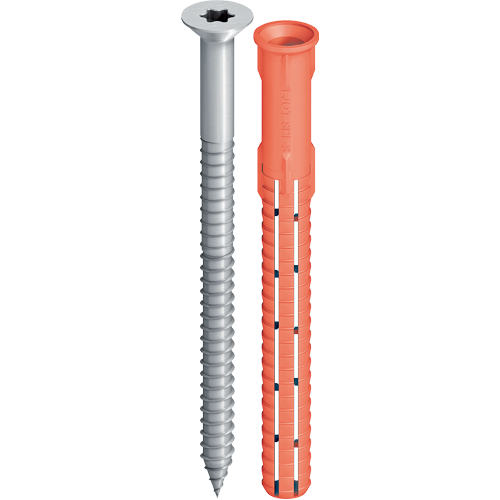

EJOT® Evrensel dübel SDF-S-10H

SDF-S-10H

Teknik Özellikler

  • Uygulamalar

    Uygulama Alanı

    • Metal veya ahşap bileşenlerin montajında
    • EAD 330284-00-0604 ye göre yük taşıması gerekli olamayan sistemlerde
    • Bahçe kapısı, kapı,pencere ve ahşapların yapısal montajında
    • Yağmur oluklarının montajında

    Betonarme dış duvar panelleri montajında

    • Beton
    • Dolu tuğla
    • Kireç kumu dolu tuğla
    • Hafif beton dolu tuğla
    • Dikey perfore tuğla
    • Hafif dikey perfore tuğla
    • BIMS tuğla
    • Hafif beton boşluklu blok
    • Gözenekli hafif beton

    Diğer uygun olduğu malzemeler

    • Kompakt yapılı doğal taş
    • Alçı paneller
    • Sınıflandırılmamış perfore tuğla

    Tasarımda ve ürünlerin kullanımında ETA-10/0305 AvrupaTeknik Onayına dikkat ediniz. Parametre ve yüklerle ilgili dahafazla bilgi onay içerisinde bulunabilir.

  • Özellikler

    • Tüm bilinen inşaat malzemeleri için onaylı
    • Sorunlu inşaatlarda optimal genişleme sayesinde güvenilir çözümler
    • sRadyal genileşme sayesinde en uygun açılma
    • Cr VI içermeyen vida kaplama malzemesi
    • Değişik renkli dübeller sayesinde ürünkarıştırmama
    • Montaj güvenliği içiç çift burulma kilidi

    Montaj yapılabilen yapısal elemanlar

    Onaylı malzemeler:

    • Beton
    • Dolu tuğla
    • Kireç kumu dolu tuğla
    • Hafif beton dolu tuğla
    • Dikey perfore tuğla
    • Hafif dikey perfore tuğla
    • BIMS tuğla
    • Hafif beton boşluklu blok
    • Gözenekli hafif beton

    Diğer uygun olduğu malzemeler:

    • Doğal taş
    • Alçı paneller
    • Sınıflandırılmamış perfore tuğla

  • Teknik Özellikler

    Karakteristik Değerler

    • delme derinliği h1 ≥ 80 mm
    • etkin montaj derinliği hnom: ≥ 70 mm
    • delik çapı d0:  ≥10 mm
    • Monte edilecek inşaat malzemesi delik çapı df:  ≤ 10.5 mm
    • Anahtar: hexalobular / TX40





    Karakteristik değerler



    • Çekme yükü NRk,p betonda C12/15
    • Sıcaklık aralığı 30 °C / 50 °C: 1.79 kN
    • Sıcaklık aralığı 50 °C / 80 °C: 1.59 kN
    • Tuğla Mz 20-1.8, NF: 1.14 kN
    • Kireç kumu dolu Tuğla KS 36, NF: 1.29 kN
    • Kireç kumu dolu Tuğla KS 20, 8 DF: 1.29 kN
    • Hafif beton dolu Tuğla V6, 2 DF: 0.57 kN
    • Gözenekli hafif beton: 0.57 kN
    • Dikey perfore Tuğla HLz 12-0.9. NF: 0.71 kN
    • Kireç kumu perfore Tuğla KSL 12, 4 DF: 0.34 kN
    • Enine yük VRk,s
    • Çelik vidalı dübel: 7.48 kN

Further lengths available upon request
