Rüzgar yükünün hesaplanması

Düz Çatı Rehberi Bölüm 5

Düz çatı kılavuzu, düz bir çatı planlamanın temellerini, düz ve eğimli çatılar arasındaki farkı, düz bir çatının yapısını, çatı kaplama membranları ile farklı ankraj türlerini ve rüzgar kaldırma testi de dahil olmak üzere ilk boyutlandırma konusunu zaten ele almıştır.

​​​​​​​Başarılı bir şekilde tamamlanmış rüzgar kaldırma testinin ardından (düz çatı kılavuzunun önceki bölümünde zaten bahsedilmişti), EJOT müşteriye tüm bireysel bileşenleri, düzeltme faktörlerini ve kısmi güvenlik faktörlerini içeren sistem tasarımı ile bir test raporu sağlayacaktır. Test raporuna göre belirlenen yük taşıma kapasitesinin tasarım değeri, statik doğrulama için temellerden birini sağlar. Rehberimizin bu bölümü rüzgar yükü performansını ayrıntılı olarak ele alacak ve performans için hangi bilgilerin kesinlikle gerekli olduğunu gösterecektir.

Rüzgar bölgesi ve arazi pürüzlülüğü

Her şeyden önce, rüzgar bölgesi çok önemlidir. Almanya dört rüzgar bölgesine bölünmüştür ve orta Almanya'dan kıyı bölgesine önemli ölçüde farklılık gösterir. Rüzgar bölgeleri DIN EN 1991-1-4'ün ulusal ekinde tanımlanmıştır. Binanın coğrafi konumu, uygulanabilir rüzgar bölgesini belirler. DIBt'de (Alman Yapı Teknolojisi Enstitüsü) yayınlanan ve düzenli olarak güncellenen bir liste, rüzgar bölgelerinin idari sınırlara göre dağılımını içerir ve belediye kod numarasına göre açıkça atanır. Ayrıca binanın bulunduğu yerde hangi arazi pürüzlülüğünün olduğu belirtilmelidir. Dört arazi kategorisi tanımlanmıştır:
​​​​​​​
  • Arazi Kategorisi GK I: açık deniz, rüzgar yönünde en az 5 km açık alana sahip göller; engelsiz düz düz arazi
  • Arazi Kategorisi GK II: çitli arazi, bireysel çiftlikler, evler
  • Arazi Kategorisi GK III: banliyöler, endüstriyel veya ticari alanlar
  • Arazi Kategorisi GK IV: Alanın en az %15'inin ortalama yüksekliği 15 m'yi aşan binalarla kaplı olduğu kentsel alanlar.

​​​​​​​DIN EN 1991-1-4'ün Alman ulusal eki, kontrol profillerini kullanarak rüzgar hızı basıncını belirlemenin bir yolunu gösterir. Kontrol profilleri iç kesimler, kıyı bölgeleri, Baltık Denizi adaları ve üçüncü bir profil olarak Kuzey Denizi adalarıdır. Bu sınıflandırma çok popüler.
​​​​​​​

Bina Geometrisi

​​​​​​​Bina geometrisi ile ilgili olarak, kat planı, çatı şekli, çatı eğimi ve çatı alanındaki yükseklik ve çatı katının tasarımı gibi ayırt edici özelliklerden elde edilen kilit veriler belirleyici faktörlerdir. Bir korkuluk, çatı kenarındaki akışta değişikliklere neden olur ve köşe ve kenar alanlarında rüzgar emiş yüklerinin azalmasına neden olur. Dolaylı olarak, sadece korkuluk yüksekliği hakkında bilgi istenir ve bir projede düz çatı bağlantı elemanlarının sayısı azaltılabilir.

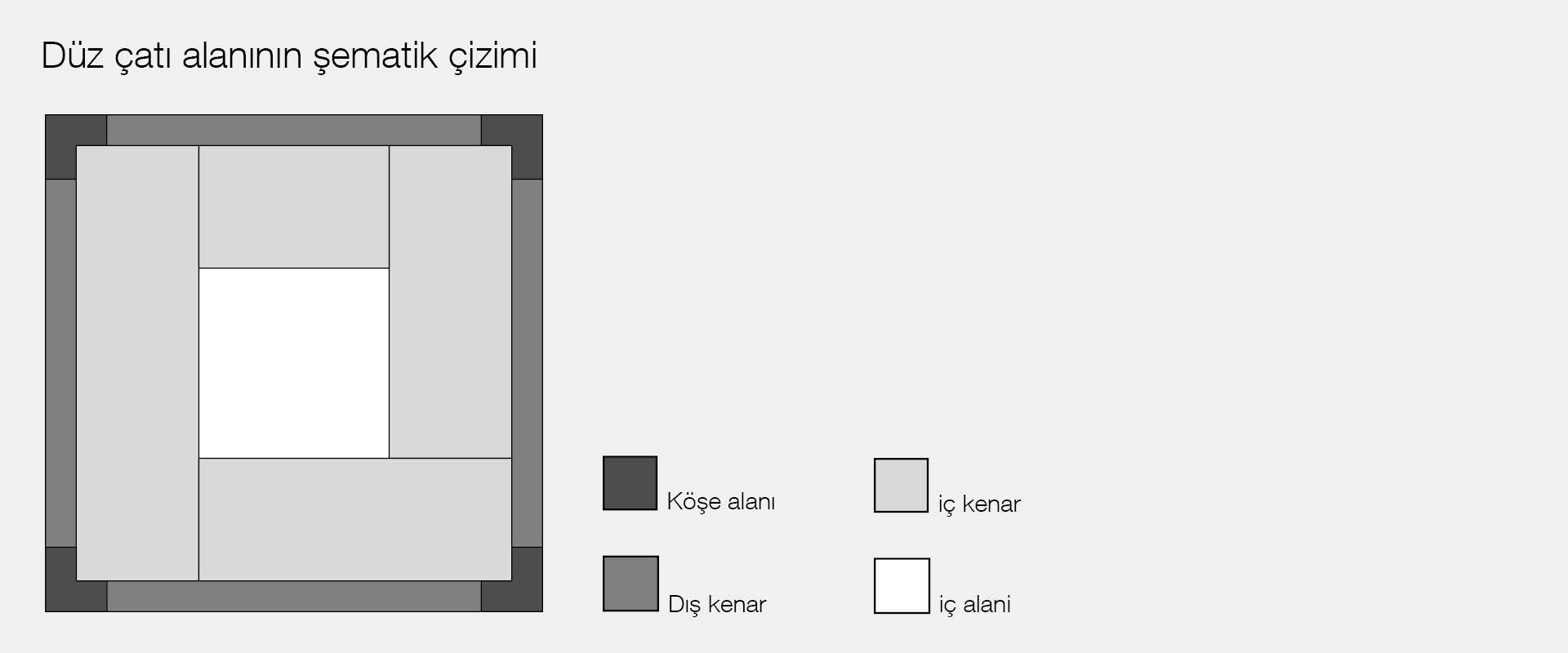

Düz çatı alanının şematik çizimi
Rüzgar yükü hesaplanırken çatı yüzeyi dört alana ayrılır. En yüksek rüzgar emiş kuvvetleri köşe ve kenar alanlarında meydana gelir. Sonuç olarak, bağlantı elemanlarının sayısı da bu alanlarda en fazladır. Alanların boyutu ve konumu, EJOT tarafından hazırlanan ön ölçümlerde bulunabilir.

​​​​​​​Düz çatıdaki bağlantı elemanlarının tipini ve sayısını belirlemede üç kural grubu belirleyicidir: Düz çatı kılavuzu, DIN 18531 ve DIN 18338. Düz çatı kılavuzunun bir sonraki bölümünde bunlara daha yakından bakacağız.
